Aparat cu ultrasunete pentru masurare grosime perete, strat si substrat

Caracteristici generale

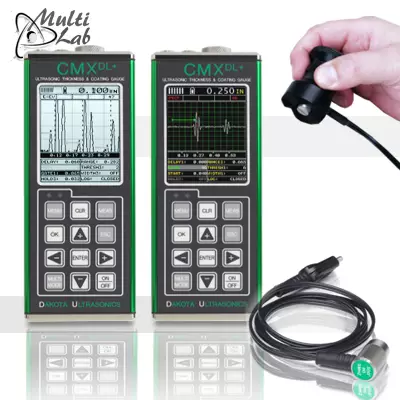

Noul instrument CMX măsoară cu mare precizie atât învelișul (stratul de acoperire), cât și grosimea peretelui. În plus, atunci când este selectat modul Pulse-Echo, CMX măsoară și elimină automat învelișul din măsurarea grosimii peretelui, permițându-i utilizatorului de exemplu să localizeze zonele cu coroziune fără a îndepărta învelișul sau vopseaua.

Afisaj LCD-ul grafic supradimensionat, iluminat oferă fonturi, grafice și coduri de afișare ușor de citit, care arată toate setările critice, inclusiv viteza, modul de operare, alarme, modul de scanare și multe altele. Iluminare poate fi setată la ON; OFF sau AUTO (pornit automat la măsurare).

Sunt incluse cinci moduri de operare selectate de utilizator:
- Acoperire activată: măsoară grosimea peretelui utilizând Pulse-Echo. Afișează separat grosimea peretelui și a acoperirii.
- Acoperire: măsoară grosimea peretelui utilizând Pulse-Echo. Afișează numai grosimea peretelui.
- Temperatura compensată: măsoară grosimea peretelui utilizând Pulse-Echo și reglează automat calibrarea pentru a compensa schimbările de temperatură ale materialului.
- Thru-Coat: măsoară grosimea peretelui numai folosind Echo-Echo. (acoperirea NU este inclusă)
- Mod acoperire numai (CT / Grosime acoperire): Măsurează de la 0,013 până la 2,540 mm.

Caracteristici tehnice

• Scanare de mare viteză 200Hz
• Tabelele de linearitate îmbunătățite (în toate modurile de măsurare)
• Gama extinsa pana 110dB
• Configurările pot fi salvate sau restaurate utilizând conexiunea USB
• Rata de actualizare a ecranului (25Hz)
• PRF (frecvența de repetare a pulsului 250Hz)
• Alimentare posibila utilizând USB-C de la PC sau adaptor de alimentare standard
• Controlul AGC pentru măsurarea ecoului multiplu și a vopselei.
• Opțiuni multiple de calibrare: un punct, două puncte sau selecție dintr-o listă de materiale.
• 16 configurări din fabrică și 48 de configurări definite de utilizator.
• Configurările definite de utilizator pot fi editate pentru aplicații personalizate.
• Certificat CE 2 ani garanție limitată
• CMX vine complet cu software-ul compatibil Windows PC pentru prelucrare, transferul datelor sau configurare direct de la un PC.
• Alarmă vizuală și sonoră cu setări de limită HI și LO
• Include certificat de calibrare NIST-Traceableb

Limite Geometrice

• Raza minimă pentru suprafețe convexe 8,39 mm (0,350")
• Raza minimă pentru suprafețe concavă de 76 cm (3")
• Zona minima de 25,0 mm (1")
• Diametrul minim al probei: 3,8 mm (0,150")
• Grosimea minimă a substratului - F NA
• Grosimea minimă a substratului - NFe NA

Date tehnice

• Domeniu de masurare:
  • Mod Pulse-Echo măsurători de detectare a groapelor și defectelor: 0,63 - 254 mm
  • Mod Echo-Echo / Prin vopsea și acoperire: 2,54 - 102 mm (Raza de acțiune va varia în funcție de grosime)
• Masurare strat de acoperire
  • Domeniu de masurare: 0,013 - 2,540 mm
  • Rezoluție: 0,001 mm
• Acoperire maximă: 2,54 mm
• Rezoluție: 0.01mm
• Viteza de masurare: 1250 până la 9999 m/sec
• Unități selectabili: inch sau mm
• Moduri de măsurare:
  • Pulse-Echo (modul de coroziune)
  • Acoperire cu puls-ecou (coroziune fără acoperire)
  • Echo-Echo (prin vopsea)
  • Compensare temperatura (reglare automată pentru temperatura materialului)
  • Numai acoperire (cu ultrasunete)
• Tipuri de traductoare: element dublu (1 până la 10 MHz).
• Ieșire RS-232 pentru încărcarea / descărcarea setărilor
• Memorie (optional)
  • Capacitate memorie: peste 200.000 de măsurători
  • Card SD integrat: 4 Gb
• Sursă de alimentare: 3 bateri alcaline 1,5V NiCad AA sau 1,2V
• Durata de viață a bateriei: funcționează de obicei 150 de ore cu alcaline și 100 de ore cu NiCad
• Oprire automată: după 5 minute de neutilizare
• Afișaj: ecran 62 x 45,7 mm
• Display VGA în tonuri
• Tastatură: comutator cu membrană cu douăsprezece taste tactile
• Carcasă: corp din aluminiu extrudat clasa industriala cu capace din aluminiu nichelat (garnitură etanșată).
• Conditii de operare: -30 până la +50°C
• Temperatura materialul masurat: -20 la 100 °C)
• Modelul special pentru temperaturi ridicate este disponibil pentru 150°C, iar sondele opționale sunt oferite pentru temperaturi de suprafață mai mare
• Greutate: 383 g
• Dimensiuni: 63x165x32 mm
• Garanție: 2 ani
• Certifite: CE, Etalonare din fabrică trasabilă la standardele naționale

Continut pachet

Versiune de model CMX standard este livrat ca un kit complet cu manometru, sonda, sticla cu lichid de cuplare, 2 baterii AA, certificat de calibrare trasabil NIST, manual de utilizare, cablu RS-232 și software, geanta de transport.
Versiune de model CMX-DL cu memorie si data logger integrat este livrat ca un kit complet cu manometru, sonda, sticla cu lichid de cuplare, 2 baterii AA, certificat de calibrare trasabil NIST, manual de utilizare, cablu RS-232 și software, geanta de transport.
