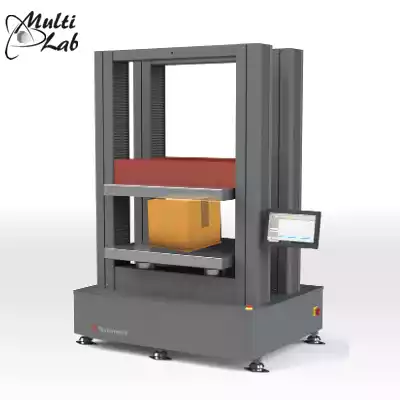

Masini universale cu 2 coloane :: Seria XFS / Testometric - Anglia

Caracteristici generale

- Mașină de testare a materialelor universale controlată de computer utilizând software-ul WinTest Analysis bogat în funcții Testometric care rulează sub sistemul de operare Windows.
- Setările de testare sunt complet configurabile și rutinele de testare în mai multe etape simple sau mai complexe sunt controlate cu ajutorul interfeței seriale standard a PC-ului
- Sistem integrat de PC care rulează software-ul de testare universal winTest Analysis
- Afișaj cu ecran tactil cu panou de control al testerului activ și ecran de citire care arată curbele testului în timp real rezultate calculate și statistici
- Standarde industriale și / sau metode de testare specifice clientului preinstalate. (Livrat separat cu un model CT)
- Tastatură multi-linguală pe ecran

Program software pentru prelucrarea datelor
- Software-ul universal Windows WinTest Analysis cuprinde testarea la tracțiune, compresie, coajare, forfecare, rupere, ciclică, fluare și teste în mai multe etape.
- Acesta include o gamă largă de metode de testare standard din industrie și facilitatea de a crea și stoca un număr nelimitat de metode de testare suplimentare.
- Există stocarea automată a tuturor datelor de testare și ușurința exportului către alte pachete software, cum ar fi sistemele Word, Excel, acces și SPC, pentru o generare îmbunătățită de rapoarte.

Specificatii tehnice

Software de autodiagnosticare cu pictograme de notificare pe ecran.
Conexiune pentru monitorizarea de la distanță a mașinilor, cu service on-line
Calificați celulele de încărcare 0,5 la toate standardele internaționale, inclusiv EN10002-2, EN7500-1, DIN51221, ASTME4, AFNOR A03-501, JISB7721. Grad 0,5 de la 0,4% la 100%
Afișare digitală a forței, deplasării, capacității celulei, vitezei, poziției, modului, unităților etc.
Afișaj grafic în timp real cu selecție pe mai multe axe, autoscalare etc.
Control manual al traversei cu toate funcțiile
Configurabil pentru proceduri de testare ciclice și complexe în mai multe etape
Sistem de testare complet digital cu control și precizie de înaltă precizie, include control automatizat de către computer a metodelor de testare
Celule de încărcare cu rezoluție automată de înaltă rezoluție cu precizii mai bune de +/0,5% până la 1/1000 din capacitatea celulei de încărcare
Recunoașterea și calibrarea automată a celulelor de sarcină și extensometrelor, cu facilitatea de verificare a calibrării instantanee
Capacitate de suprasarcină de 800% a celulelor de încărcare fără deteriorări.
Protecție la suprasarcină, suprasolicitare și impact
Sistem de ghidare transversală care asigură o aliniere precisă și o funcționare lină
Control de precizie în cruce prin servoacționare digitală AC și servomotor fără perii, oferind o funcționare fără întreținere și 4.000.000 de pași pe revoluție control pozițional
Sisteme de colectare a datelor de mare viteză pentru până la 4 canale sincrone
6 canale I / O pentru dispozitive suplimentare, cum ar fi extensometre, micrometre, etriere, balanțe etc.
Rame de încărcare cu rigiditate ridicată, cu capete transversale din oțel specializate și coloane de suport rigide extrudate cu fante în T pentru montarea accesoriilor.

Date tehnice

Model	XFS100	XFS150	XFS300	XFS500	XFS600	XFS1000
Capacitate	100 kN	150 kN	300 kN	500 kN	600 kN	1000 kN
Precizie	mai buna de +/- 0,5% din citire până la 1/1000 din capacitatea celulei de sarcină
*Deplasare / Traversa	1100 mm	1100 mm	1300 mm	1300 mm	1300 mm	1300 mm
*Spatiu vertical	1400 mm	1400 mm	1600 mm	1600 mm	1600 mm	1600 mm
Rezoluția controlului poziției	0.00001 mm	0.00001 mm	0.00001 mm	0.00001 mm	0.00001 mm	0.00001 mm
*Distanța dintre coloane	480 mm	480 mm	620 mm	620 mm	620 mm	620 mm
Viteza minima	0.00001 mm/min	0.00001 mm/min	0.00001 mm/min	0.00001 mm/min	0.00001 mm/min	0.00001 mm/min
Viteza maxima	600 mm/min	600 mm/min	600 mm/min	600 mm/min	600 mm/min	600 mm/min
Precizia vitezei	+/- 0.1% în condiții stabile
Forța maximă la viteză maximă	100 kN	150 kN	300 kN	500 kN	600 kN	1000 kN
Viteza maxima la sarcina maxima	600 mm/min	600 mm/min	600 mm/min	600 mm/min	600 mm/min	300 mm/min
Achiziție de date	frecvență (la PC) 500 Hz standard (opțional 1000 Hz)
Conexiune PC	Ethernet (sau USB prin adaptor)
Configurarea mașinii	Coloane duble, pe podea, cu șuruburi cu bile și tije de ghidare opuse în diagonală
Rigiditatea cadrului	500 kN/mm	500 kN/mm	900 kN/mm	1000 kN/mm	1000 kN/mm	1300 kN/mm
Greutate	750 kg	775 kg	1200 kg	1600 kg	1650 kg	2000 kg
Conditii de operare	°C 0 până la +55 :: 90% umiditate relativă sau mai puțin
Alimentare	3 fazic 380/400V
Putere	2.2 kW	2.2 kW	3.0 kW	4.5 kW	4.5 kW	4.5 kW
