Aparat testare rigiditate dielectrica

Echipamente pentru analizei elementale calitative și cantitative » Aparat de masurare rigiditatii dielectrice a uleiurilor electro-izolante

Elemental Analyzers » Automatic Dielectric Breakdown Tester

Tester automat de oxidare conform standarde AOCS Cd-12c-16 :: Model OLT

Caracteristici generale

- Tester standarizat pentru verificarea tensiunii de strapungere a uleiurilor electroizolante si rigiditate dielectrica conform IEC 60156 si GOST 6581
- Majoritatea dispozitivelor de înaltă tensiune precum: transformatoare, cabluri, contactoare, captatoare, condensatoare şi redresoare, utilizeză pentru izolare electrică şi transfer termic aşa-numitele uleiuri electroizolante.
- Pentru a asigura o lungă durată de funcţionare a echipamentelor electrice mai sus menţionate, se impune verificarea periodică a calitaţii uleiurilor electroizolante.
- Cea mai importantă cerinţă pentru uleiurile electroizolante este ca rigiditatea dielectrică să fie cât mai ridicată.
- Determinarea tensiunii de străpungere la uleiurile izolatoare reprezintă o metodă de detecţie timpurie a reducerii proprietăţilor izolante.
- Recomandat pentru toate fluidele izolatoare
- Întreruperea imediată a tensiunii înalte după apariţia fenomenului de străpungere
- Sistem de protecţie la depăşirea temperaturii cu întreruperea tensiunii de alimentare
- Testerul asigură determinarea tensiunii de străpungere printr-o testare singulară sau multiplă.

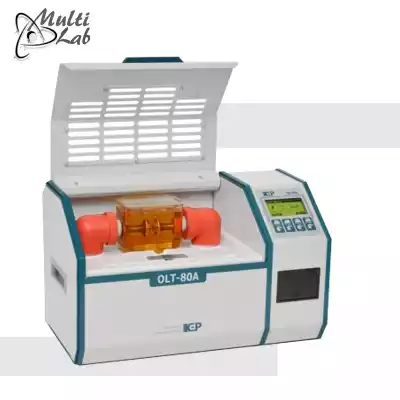

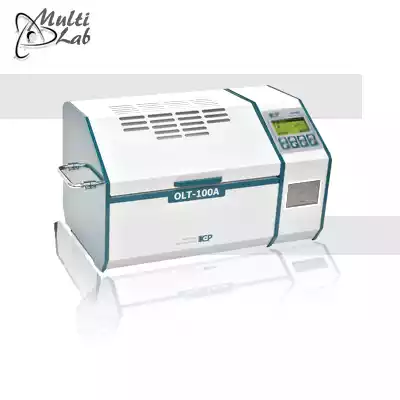

- Aparatul se compune în principal dintr-o carcasă, un afişaj digital, un compartiment al probei şi un motor ce acţionează un dispozitiv de agitare magnetica.
- Amestecarea completă a uleiului este asigurată de o bară magnetică în interiorul vasului şi un dispozitiv de rotire aflat sub suportul probei.
- Cu scopul de asigura securitatea operatorului, uşa de acces în camera probei este asigurată cu un dispozitiv de blocare. De asemenea, în cazul unei împământări electrice necorespunzătoare un dispozitiv de siguranţă blochează butonul de start.

Date tehnice

Parametru	seria OLT-A	seria OLT-M
Voltaj AC simetric	OLT-80 : 80 kV rms OLT-90 : 90 kV rms OLT-100 : 100 kV rms	OLT-80 : 80 kV rms OLT-90 : 90 kV rms OLT-100 : 100 kV rms
Rezolutie afisata	0.1 kV	0.1kV
Abatere	3 %	3 %
Iesire voltaj rata crestere	2 ±0.2 kV/s (se schimba dupa metoda aplicata)	2 ±0.2 kV/s
Timpul de oprire la conturnare	< 5 µs	< 5 µs
Masurarea temperaturii uleiului	5.0 – 50.0°C	N/A
Secventele testele programate	IEC 60156 (BS EN 60156, CEI EN 60156, NF EN 60156, UNE EN 60156, SABS EN 60156, PA SEV EN 60156) GOST 6581)	N/A
Electrozi	IEC 60156 forma ciupercă	IEC 60156 forma ciupercă
Vas de testare EC 60156	400 ml :: 1.0 kg	400 ml :: 1.0 kg
Dispozitiv Go/No-Go	latime 2.45 / 2.55 mm	latime 2.45 / 2.55 mm
Afisaj	128 × 64 dot matrix, monochrome	3 × 7-segment digits
Imprimanta	termica 8 dots/mm, 384 dots/line	N/A
Memorie	512	N/A
Interfata PC	USB B-type	N/A
Alimentare	230V ±10%	230V ±10%
Frecventa	50/ 60Hz ±1	50Hz ±1
Putere	OLT-80 :: 100 VA, max OLT-90 :: 120 VA, max OLT-100 :: 140 VA, max	OLT-80 :: 100 VA, max OLT-90 :: 120 VA, max OLT-100 :: 140 VA, max
Temperatura de operare	10 – 35°C	10 – 35°C
Umiditate rel. fara condens la 25°C	80% UR	80% UR
Atmospheric pressure	630 - 800 mm Hg	630 - 800 mm Hg
Dimens. (WxHxD) OLT-80	461 × 280 × 271 mm	471 × 280 × 271 mm
Dimens. (WxHxD) OLT-90	420 × 300 × 320 mm	500 × 300 × 320 mm
Dimens. (WxHxD) OLT-100	530 × 315 × 320 mm	540 × 315 × 320 mm
Greutate OLT-80	21 Kg	23 Kg
Greutate OLT-90	25 Kg	27 Kg
Greutate OLT-100	30 Kg	32 Kg

Accesorii Optionale

Component	OLT-A / Qnt.	OLT-M / Qnt.
OLT oil tester	1	1
Test vessel* IEC 60156 with electrodes and cover *Addititional test vessels are avaible on request	1	1
Go/No-Go gauge	1	1
Magnetic stirrer	1	N/A
Lifting stick for magnetic stirrer	1	N/A
USB cable (A-B type)	1	N/A
Power cord (C-type plug.)	1	1
Grounding cable	1	1
Software on USB flash-drive	1	N/A
Fuses (250V/3A)	2	2
Paper roll (inside the printer)	1	N/A
User’s manual	1	1
ISO/IEC 17025 calibration certificate (optional, on Customer’s request)	1	1
